ใช้งาน DigiSpark Attiny85 บน Linux Mint

ไปค้นอุปกรณ์ก็ไปเจอ Attiny 85 ของ DigiSpark เข้าซื้อมาก็ยังไม่ได้ลองใช้งาน เลยเอามาลองต่อกับ Linux Mint สักหน่อย เห็นมี USB แบบ Micro ก็ลองเชื่อมกับ Arduino IDE แล้วเพิ่มบอร์ด โดยเพิ่มที่ File > Preferences > Additional Boards Managers URLs: โดยเพิ่ม

http://digistump.com/package_digistump_index.json

ลงในช่องแล้วเข้าไปที่ Tools > Bord > Board Managers เลือก Digistump AVR Boards แล้วคลิก Install

หลังจากติดตั้งแล้วก็จะมีบอร์ดเพิ่มขึ้น แต่อย่างไรก็ตามเวลาอัพโหลดกลับมีปัญหา Error

Running Digispark Uploader...

Plug in device now... (will timeout in 60 seconds)

/home/yothinin/.arduino15/packages/digistump/tools/micronucleus/2.0a4/micronucleus: error while loading shared libraries: libusb-0.1.so.4: cannot open shared object file: No such file or directory

พยายามหาวิธีแก้ไขจากเน็ตไม่ว่าจะลงไลบรารีหรือสร้างไฟล์ rules ก็ไม่สามารถอัพโหลดได้ สุดท้ายเข้าไปดาวน์โหลดไฟล์ที่

https://github.com/micronucleus/micronucleus

เมื่อแตกไฟล์ zip ที่ดาวน์โหลดมาแล้วก็เข้าไปที่ commandline แล้วสร้างไฟล์ และ install ใหม่ผ่านคำสั่ง

make

sudo make install

จากนั้นก็จะมีไฟล์ micronucleus เพื่ออัพโหลด แต่วิธีอัพโหลดก็ต้องเอาไฟล์คอมไพล์ออกจาก Arduino IDE มาไว้ที่โฟลเดอร์ใหม่ก่อน คือ

แก้ไขไฟล์ ~/.arduino15/preferences.txt ซึ่งโฟลเดอร์นี้จะซ่อนอยู่ใน home ของผู้ใช้งาน โดยเพิ่มการกำหนดค่าพาธเก็บไฟล์โปรแกรมดังนี้

build.path=/home/yothinin/Arduino/OUTPUT

หลังจากนั้นคอมไพล์ที่ Arduino IDE แล้วไปที่พาธเก็บไฟล์แล้วอัพโหลดดังนี้

1. ถอดอุปกรณ์ออกก่อน

2. รันคำสั่ง micronucleus --run ชื่อไฟล์.hex

3. ที่หน้าจอจะบอกให้เสียบอุปกรณ์ เมื่อเสียบแล้วระบบจะอัพโหลดเมื่อสำเร็จจะได้หน้าจอแจ้งแบบนี้

yothinin@yothinin-h8-1230l:~/Arduino/OUTPUT$ micronucleus --run led0.ino.ino.hex

> Please plug in the device ...

... ให้เสียบอุปกรณ์ ...

> Device is found!

connecting: 33% complete

> Device has firmware version 1.6

> Available space for user applications: 6012 bytes

> Suggested sleep time between sending pages: 8ms

> Whole page count: 94  page size: 64

> Erase function sleep duration: 752ms

parsing: 50% complete

> Erasing the memory ...

erasing: 66% complete

>> Eep! Connection to device lost during erase! Not to worry

>> This happens on some computers - reconnecting...

erasing: 66% complete

> Starting to upload ...

writing: 83% complete

> Starting the user app ...

running: 100% complete

>> Micronucleus done. Thank you!

วิธีการนี้ก็ง่ายดีเหมือนกัน แต่ก็ยังไม่สามารถอัพโหลดผ่าน Arduino IDE ได้...

Stk500 MkII + PL2303 อัพโหลดไม่ได้

หลังจากที่ใช้ Stk500 MkII ไม่ผ่านการแปลงเป็น serial port ก็สามารถอัพโหลดผ่านคำสั่ง

avrdude -p m16 -c stk500v2 -U flash:w:led.hex:i -F -P usb_device -vvv

แต่คิดได้ว่ามี Stk500 อยู่อีกอันหนึ่งที่เคยซื้อมาแล้วใช้ไม่ได้ ตอนนั้นก็ยังไม่มีความรู้เชิงลึก ก็เลยต้องสั่งอันใหม่มา คิดว่าอันเดิมเสีย แต่กว่าจะอัพโหลดได้ก็ต้องอ่านเอกสารอีกหลายชุด

เมื่อต่อได้แล้วก็ลองเอาตัวเดิมกลับมาดูอีกครั้ง ก็พบว่าเป็นคนละแบบกัน โดยตัวที่ดูอยู่นี้เป็น Stk500 Clone เป็นอุปกรณ์ที่เพิ่มการเชื่อมต่อผ่าน PL2303 นั่นจึงเป็นปัญหาที่ไม่สามารถอัพโหลดได้ โดยอัพโหลดแล้วจะมีข้อความดังนี้

avrdude: Version 6.3-20171130

         Copyright (c) 2000-2005 Brian Dean, http://www.bdmicro.com/

         Copyright (c) 2007-2014 Joerg Wunsch

         System wide configuration file is "/etc/avrdude.conf"

         User configuration file is "/home/yothinin/.avrduderc"

         User configuration file does not exist or is not a regular file, skipping

         Using Port                    : usb_device

         Using Programmer              : stk500v2

avrdude: usbdev_open(): did not find any USB device "usb_device" (0x03eb:0x2104)

avrdude done.  Thank you.

จากข้อความข้างบนอุปกรณ์ใช้ Port เป็น usb_device จึงเปลี่ยนเป็น /dev/ttyUSB0 ดังนี้

avrdude -p m16 -c stk500v2 -U flash:w:led.hex:i -F -P /dev/ttyUSB0 -e

เมื่อเปลี่ยน -P จาก usb เป็น /dev/ttyUSB0 ก็สามารถอัพโหลดได้

อ่านเพิ่มเติม วิธีการใช้ Stk500 Clone

UsbAsp โปรแกรมบอร์ดไม่ได้

 หลังจากที่อัพเกรดเฟิร์มแวร์ให้กับ UsbAsp แล้วก็มีปัญหาอัพโหลดได้ครั้งเดียว หลังจากนั้นก็ไม่สามารถอัพโหลดได้ ต้องถอดออกแล้วเสียบเข้าไปใหม่ถึงจะอัพโหลดได้

ลองหาข้อมูลก็ไปพบเว็บหนึ่งที่อธิบายการอัพเกรดเฟิร์มแวร์แล้วให้เซ็ต jumper สำหรับ Very Low Frequency เพื่ออัพโหลดบอร์ดบางบอร์ทที่ตอบสนองไม่ทัน แต่ถ้าไม่เซ็ต jumper ก็ใช้ออปชัน -B โดยกำหนด -B 1024 ก็ลองกำหนดตาม ก็สามารถอัพโหลดได้ตามปกติ และลองกำหนดค่าที่เหมาะสมได้ -B 10 เป็นต้นไป ถ้าต่ำกว่านี้ก็อัพโหลดไม่ได้

$ avr-gcc -Wall -g -Os -mmcu=atmega16 -o led.bin led.c
$ avr-objcopy -j .text -j .data -O ihex led.bin led.hex
$ avrdude -p m16 -c usbasp -U flash:w:led.hex:i -F -P usb

avrdude: error: program enable: target doesn't answer. 1
avrdude: initialization failed, rc=-1
avrdude: AVR device initialized and ready to accept instructions
avrdude: Device signature = 0x1859e0
avrdude: Expected signature for ATmega16 is 1E 94 03
avrdude: NOTE: "flash" memory has been specified, an erase cycle will be performed
         To disable this feature, specify the -D option.
avrdude done.  Thank you.

ตัวอย่างโปรแกรม

led.c

#define F_CPU 8000000
#include <avr/io.h>
#include <util/delay.h>

int main(void){
  DDRD  = 0x00;
  PORTD = 0x00;
  DDRB  = 0xff;      //PB0-7 as output.
  PORTB = 0xff;

  while (1){
    if((PIND&(1<<PIN7)) == (1<<PIN7)){
      PORTB = (PORTB == 0xff)?(PORTB <<1):(PORTB<<1)|1;
      _delay_ms(50);
    }else{
      PORTB = 0xff;
    }
  }
  return 0;
}

คอมไพล์และสร้างไฟล์ .hex

avr-gcc -Wall -g -Os -mmcu=atmega16 -o led.bin led.c
avr-objcopy -j .text -j .data -O ihex led.bin led.hex

อัพโหลดโปรแกรม

avrdude -p m16 -c usbasp -U flash:w:led.hex:i -F -P usb_device -B 100

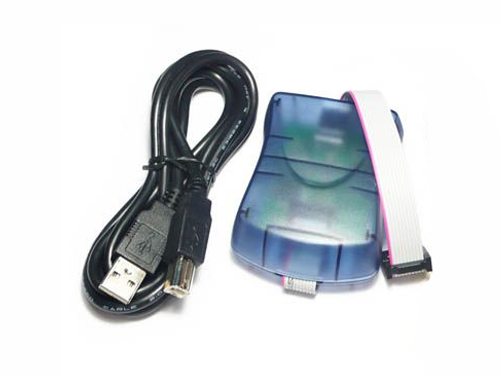

ลองใช้ Stk500 MkII

Stk500 MkII เป็น avrisp สำหรับ AVR Board ใช้ได้หลากหลายโดยเราจะโปรแกรมผ่านพอร์ต isp แต่เมื่อลองใช้ครั้งแรกบน ARM ของ OrangePi One ก็มีปัญหา error ดังนี้

yothinin@orangepione:~/avr_c/avr-gcc/ex$ avrdude -p m328p -c avrispmkii  -U flash:w:blink13.hex:i -F -P usb_device

avrdude: stk500v2_command(): command failed

avrdude: stk500v2_program_enable(): bad AVRISPmkII connection status: Target not detected

avrdude: initialization failed, rc=-1

avrdude: AVR device initialized and ready to accept instructions

avrdude: Device signature = 0x3088d6

avrdude: Expected signature for ATmega328P is 1E 95 0F

avrdude: NOTE: "flash" memory has been specified, an erase cycle will be performed

         To disable this feature, specify the -D option.

avrdude done.  Thank you.

พยายามค้นหาข้อมูลในเน็ตอยู่นานก็ยังไม่ได้คำตอบ เลยเข้าไปดูรายละเอียดของอุปกรณ์ที่เว็บของ AVRISP ก็มีสถานะดังนี้

Red    อุปกรณ์ปลายทางไม่มีไฟเลี้ยง

สาเหตุก็คือ ตัวบอร์ด Uno ไม่มีไฟเลี้ยงนั่นเอง เพราะเคยชินกับ UsbAsp กับบอร์ดทดลอง ที่ไฟเลี้ยงมาจาก UsbAsp ก็สามารถอัพโหลดโปรแกรมได้ แต่สำหรับ Stk500 MkII นั้นจ่ายไฟเลี้ยงไปไม่เพียงพอ

เมื่อหาอะแดปเตอร์มาเสียบให้กับ Uno ก็สามารถอัพโหลดโปรแกรมได้

ตัวอย่างโปรแกรม

ตัวอย่างโปรแกรมให้ไฟ LED กระพริบ โดยเลือกใช้ Buil in LED ที่อยู่ในบอร์ด Uno โดยจะเรียกว่า pin13 หรือ PB5 หรือ 0b000100000 หรือเขียนสั้นลงเป็น 0b100000

blink13.c

#include <avr/io.h>

#define F_CPU 16000000

#define BLINK_DELAY_MS 250

#include <util/delay.h>

int main (void)

{

  // Arduino digital pin 13 (pin 5 of PORTB) for output

  DDRB |= 0B100000; // PORTB5

  while(1) {

    // turn LED on

    PORTB |= 0B100000; // PORTB5

    _delay_ms(BLINK_DELAY_MS);

    // turn LED off

    PORTB &= ~ 0B100000; // PORTB5

    _delay_ms(BLINK_DELAY_MS);

  }

}

คอมไพล์

avr-gcc -Wall -g -Os -mmcu=atmega328p -o blink13.bin blink13.c

เปลี่ยนไฟล์ให้เป็น hex

avr-objcopy -j .text -j .data -O ihex blink13.bin blink13.hex

อัพโหลดโปรแกรม

avrdude -p m328p -c stk500v2 -U flash:w:blink13.hex:i -F -P usb_device -B100 -v

พารามิเตอร์ -B 100 กำหนดให้อัพโหลดแบบ Very Low Frequency เพื่อให้อัพโหลดช้าลง (ใช้สำหรับบอร์ดบางรุ่นที่รับโค้ดไม่ทัน) และ -v แสดงรายละเอียดการอัพโหลด สามารถใส่ -vvv ได้
